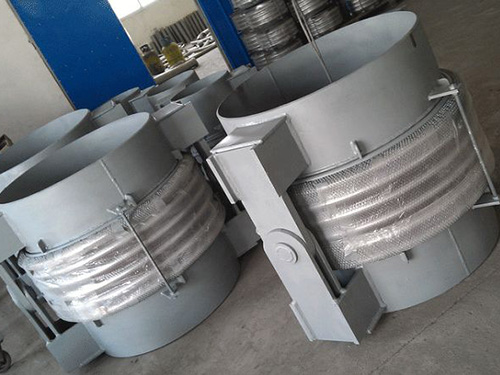

铰链式补偿器

铰链式补偿器是以波纹管为核心的扰性元件,在管线上可作轴向、横向和角向三个方向的补偿。

铰链式补偿器安装和使用要求

1、铰链型波纹补偿器在安装前应先检查其型号、规格及管道配置情况,符合设计要求。

2、对带内套筒的补偿器应注意使内套筒子的方向与介质流动方向一致,铰链型补偿器的铰链转动平面应与位移转动平面一致。

3、需要进行“冷紧”的补偿器,预变形所用的辅助构件应在管路安装完毕后方可拆除。

4、严禁用波纹补偿器变形的方法来调整管道的安装超差,以免影响补偿器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。

5、安装过程中,不允许焊渣飞溅到波壳表面,不允许波壳受到其它机械损伤。

6、管系安装完毕后,应尽快拆除波纹补偿器上用作安装运输的黄色辅助定位构件及紧固件,并按设计要求将限位装置调到规定位置,使管系在环境条件下有充分的补偿能力。

7、补偿器所有活动元件不得被外部构件卡死或限制其活动范围,应各活动部位的正常动作。

8、水压试验时,应对装有补偿器管路端部的次固定管架进行加固,使管路不发生移动或转动。对用于气体介质的补偿器及其连接管路,要注意充水时是否需要增设临时支架。水压试验用水清洗液的96氯离子含量不超过25PPM。

9、水压试验结束后,应尽快排波壳中的积水,并将波壳内表面吹干。

10、与补偿器波纹管接触的保温材料应不含氯。

可广泛适用于化工、石油、热电、冶金,城市集中供热采暖等管网中,地沟和高空架设的管道。同时,便于管路设计,便于安装施工。

铰链式补偿器注意事项:

1.安装长度不能任意改变,不能利用膨胀节的变形来补偿安装误差(管道的压缩、拉伸错位)。

2.对于有导流筒的膨胀节,使导流筒方向与介质的流动方向一致。

3.对于平面铰链型膨胀节,使用膨胀节的转动平面与位移转动平面一致。

4.运输固定装置,在安装前不能拆除,以安装长度等于设计值。在一个单元管道安装完毕后拆除,使膨胀节恢复补偿作用。

5.不允许电焊渣飞溅到波纹管上,以免损伤波纹管,如果焊渣飞溅到膨胀节的活动部件,会使波纹管无法正常活动而失去补偿作用。

6.膨胀节周围要留有足够的空间,以膨胀节在设计范围内能自由运动。

7.所有导向支架、固定支架未正确安装之前,不要进行水压试验或真空试验。

8.吊装位置不能设在波纹管上。

9.用法兰连接的膨胀节,管段中的一个法兰,要在螺栓调整对中后进行焊接。

10.膨胀节在运行过程中,要定期进行维修。
